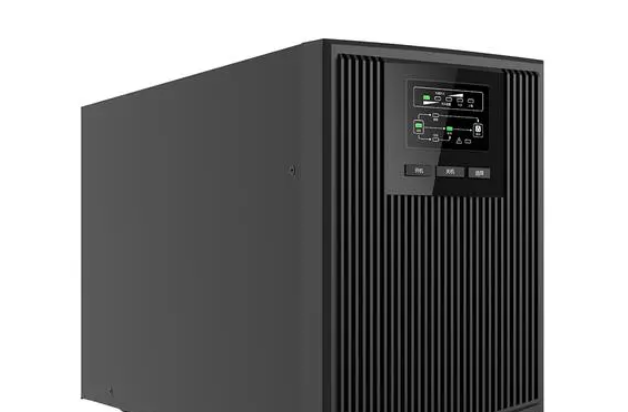

UPS电源系统主要分为两部分，主机和储能电池。额定输出功率取决于主机部分，与负载的性质有关，因为UPS电源对不同性能的负载有不同的驱动能力，通常负载功率要满足UPS电源额定功率的70%。在负载功率确定的情况下，储能电池的容量主要取决于其备用时间的长短，根据各企业的情况而有所不同，主要由备用电源的接入时间决定，通常在几分钟到几个小时不等。
交流-DC变换:来自电网的交流电经自耦变压器降压、全波整流、滤波后成为DC电压，提供给逆变电路。交流DC输入有软启动电路，可以避免启动时对电网的冲击。
DC-交流逆变电路:采用大功率IGBT模块全桥逆变电路，功率裕度大，输出动态范围内输出阻抗极小，响应速度快等特点。由于采用了高频调制限流技术和快速短路保护技术，无论是电源电压瞬变还是负载冲击、短路，逆变器都能安全可靠地工作。
UPS电源一般分为两类:DCUPS和交流UPS。
DCUPSDC不间断电源由两个基本单元组成，它们是整流器和蓄电池。
它的工作过程是:市电正常时，电流通过整流器给负调节器供电，同时整流器给蓄电池充电。电流路径为1路市电-整流器-负极切割，2路市电-整流器-电池。当电源故障或整流器故障时，控制电路自动切换，使电池向负载供电，电流流向电池负载。
交流UPS电源由三个基本单元组成，它们是整流器、蓄电池和逆变器。它的工作过程是:市电正常时，电流通过整流器和逆变器给负调节器供电，整流器同时给蓄电池充电。
双向:电源-整流器-电池。当电源故障或整流器故障时，控制电路自动切换，使电池向负载供电，电流流向电池-逆变器-负载。
